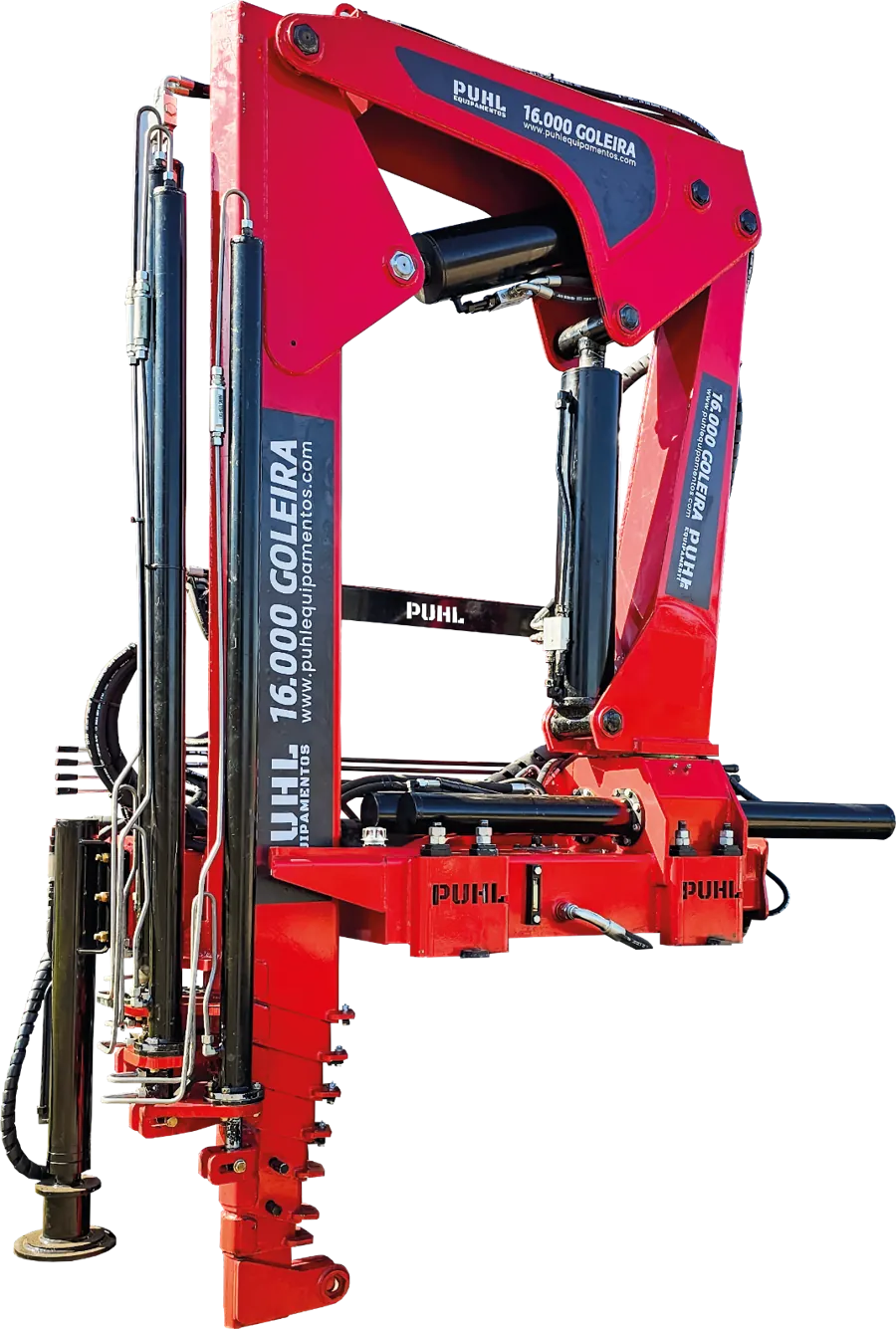

Linha média · 4H3M
Trave 16.000
Ideal para caminhões médios e grandes, oferecendo excelente alcance, estabilidade e segurança para as mais diversas operações de movimentação de cargas.
Momento de carga
16.000 kgf.m
Capacidade no gancho
5.000 kgf
Alcance horizontal
17,00 m
Altura de elevação
≈ 20,0 m
Sobre o Trave 16.000
Ideal para caminhões médios e grandes, oferecendo excelente alcance, estabilidade e segurança para as mais diversas operações de movimentação de cargas.
Fabricado pela PUHL Equipamentos em Carazinho/RS, com projeto próprio, estrutura reforçada e componentes selecionados para uso intenso. Configuração de lanças 4 hidráulicas + 3 manuais, giro duplo 360° e instalação externo — espaço necessário 1,2 m.
Aplicações indicadas
- Construção civil e movimentação de pré-moldados
- Manutenção industrial e troca de equipamentos
- Serviços urbanos, saneamento e redes
- Apoio logístico e carga/descarga de materiais
Ficha técnica
Dados do catálogo técnico PUHL — Linha de Guindastes.
- Peso do equipamento (com sapatas)
- 2.500 kg
- Configuração de lanças
- 4 hidráulicas + 3 manuais
- Momento de carga
- 16.000 kgf.m
- Capacidade no gancho
- 5.000 kgf
- Torque de giro
- 2.900 kgf.m
- Ângulo de giro
- Giro duplo 360°
- Sistema de giro
- Cremalheira dupla
- Alcance hidráulico
- 11,3 m
- Alcance horizontal máximo
- 17,00 m
- Altura de elevação
- ≈ 20,0 m
- Bomba hidráulica
- 42 cm³/RPM — 13Z
- Óleo hidráulico
- Mobil W68 HLP
- Reservatório de óleo
- 70 L
- Comando hidráulico
- 65 L — 8 alavancas
- Sistema de filtragem
- Sucção 100 micra | Retorno 10 micra
- Pressão máx. de trabalho
- 210 bar
- Sapatas
- Hidráulicas — 5,90 m abertas | 2.528 mm fechadas
- Instalação na carroceria
- Externo — espaço necessário 1,2 m
Tabela de cargas
Capacidade sobre o gancho por alcance horizontal. Os valores incluem o peso do gancho e dos estropos.
| Alcance (m) | 2,0 | 3,5 | 5,0 | 6,5 | 8,0 | 9,5 | 11,0 | 12,5 | 14,0 | 17,0 |
|---|---|---|---|---|---|---|---|---|---|---|
| Capacidade (kgf) | 8.000 | 4.570 | 3.200 | 2.460 | 2.000 | 1.680 | 1.450 | 1.280 | 1.140 | 940 |
Quer o Trave 16.000
no seu caminhão?
Um consultor avalia a carroceria, a operação e indica a configuração certa — sem compromisso.
Pós-venda e suporte técnico: (54) 9609-5799
