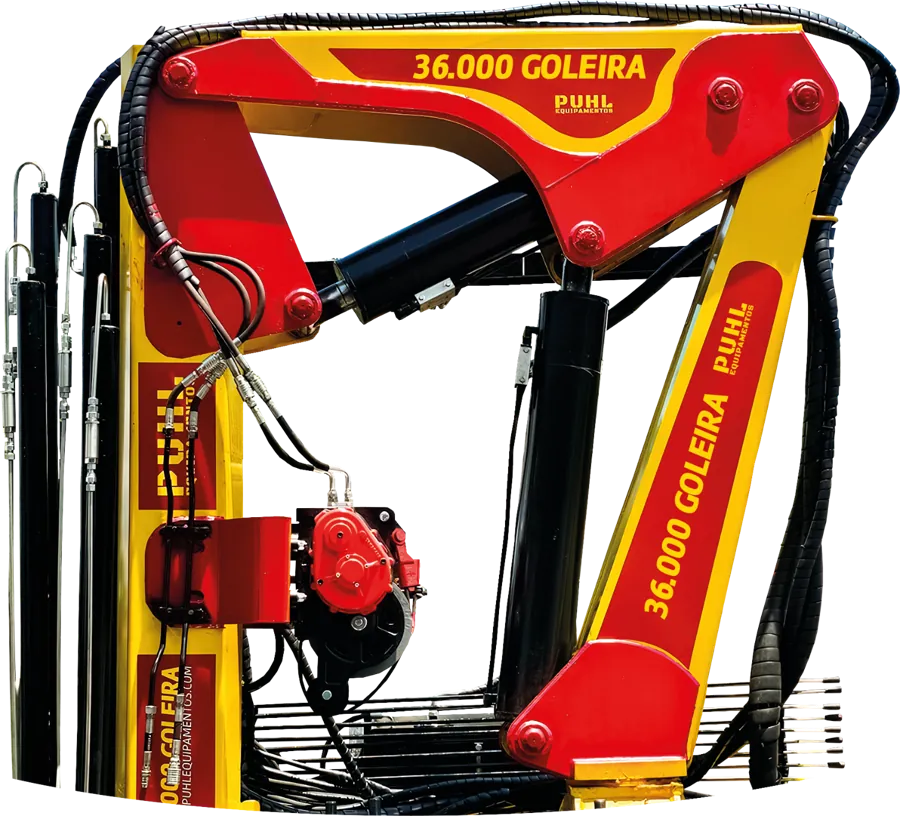

Linha pesada · 5H3M
Trave 36.000
Desenvolvida para entregar desempenho superior em rotinas exigentes, unindo força, alcance e confiabilidade. Indicada para construção civil, pré-moldados, manutenção industrial, saneamento e logística.
Momento de carga
36.000 kgf.m
Capacidade no gancho
8.000 kgf
Alcance horizontal
19,75 m
Altura de elevação
≈ 23,0 m
Sobre o Trave 36.000
Desenvolvida para entregar desempenho superior em rotinas exigentes, unindo força, alcance e confiabilidade. Indicada para construção civil, pré-moldados, manutenção industrial, saneamento e logística.
Fabricado pela PUHL Equipamentos em Carazinho/RS, com projeto próprio, estrutura reforçada e componentes selecionados para uso intenso. Configuração de lanças 5 hidráulicas + 3 manuais, giro duplo 360° e instalação externo — espaço necessário 1,5 m.
Aplicações indicadas
- Içamento de máquinas e equipamentos pesados
- Montagem de estruturas metálicas
- Construção civil, obras e serviços pesados
- Transporte e posicionamento de cargas de grande porte
Ficha técnica
Dados do catálogo técnico PUHL — Linha de Guindastes.
- Peso do equipamento (com sapatas)
- 3.700 kg
- Configuração de lanças
- 5 hidráulicas + 3 manuais
- Momento de carga
- 36.000 kgf.m
- Capacidade no gancho
- 8.000 kgf
- Torque de giro
- 2.900 kgf.m
- Ângulo de giro
- Giro duplo 360°
- Sistema de giro
- Cremalheira dupla
- Alcance hidráulico
- 13,3 m
- Alcance horizontal máximo
- 19,75 m
- Altura de elevação
- ≈ 23,0 m
- Bomba hidráulica
- 42 cm³/RPM — 13Z
- Óleo hidráulico
- Mobil W68 HLP
- Reservatório de óleo
- 90 L
- Comando hidráulico
- 65 L — 8 alavancas
- Sistema de filtragem
- Sucção 100 micra | Retorno 10 micra
- Pressão máx. de trabalho
- 210 bar
- Sapatas
- Hidráulicas frontais e traseiras — abertura total 6,60 m
- Instalação na carroceria
- Externo — espaço necessário 1,5 m
Tabela de cargas
Capacidade sobre o gancho por alcance horizontal. Os valores incluem o peso do gancho e dos estropos.
| Alcance (m) | 2,0 | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 19,75 |
|---|---|---|---|---|---|---|---|---|---|---|
| Capacidade (kgf) | 18.000 | 9.000 | 6.000 | 4.500 | 3.600 | 3.000 | 2.570 | 1.700 | 1.300 | 950 |
