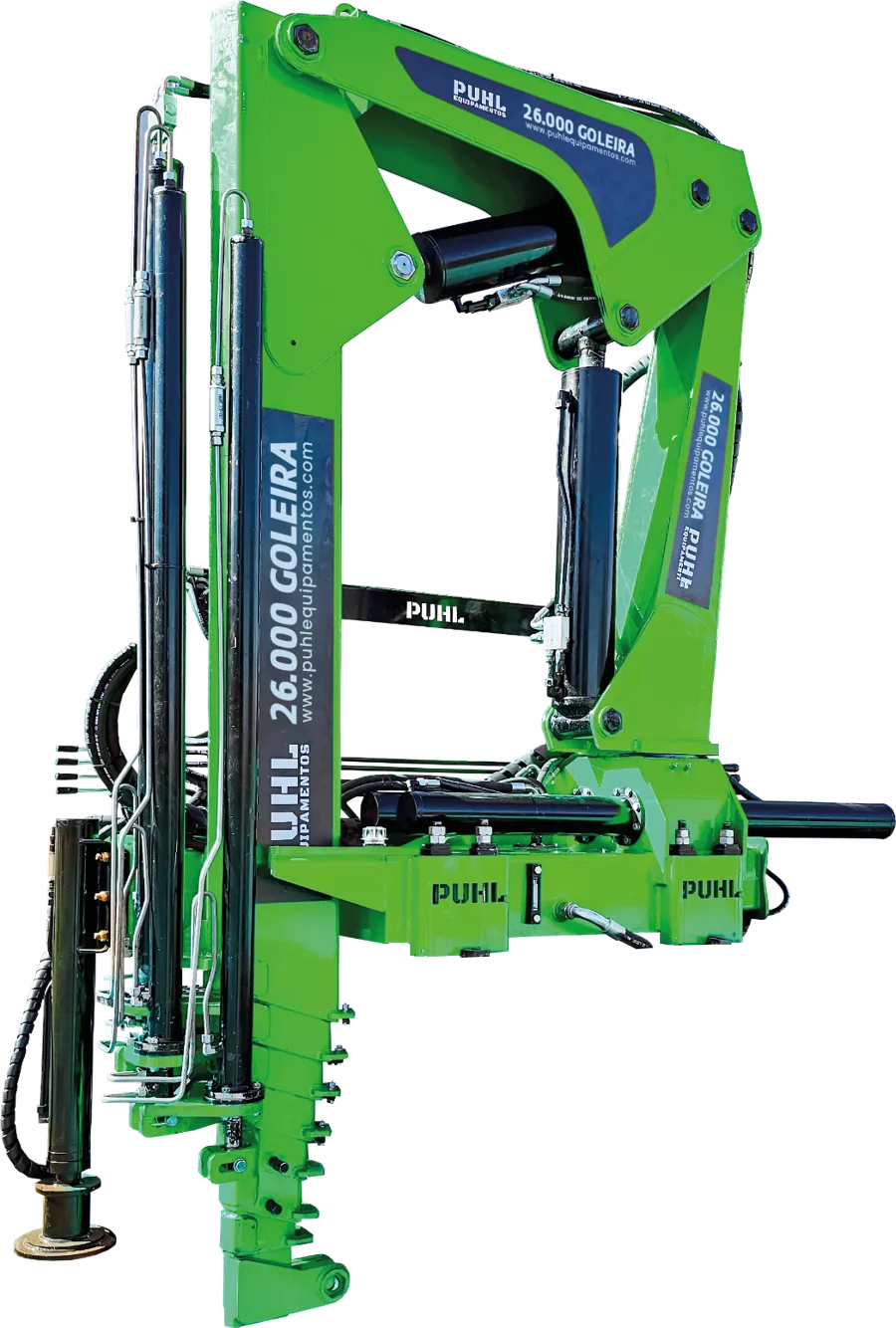

Linha pesada · 5H2M
Trave 26.000
Para caminhões médios e grandes, com excelente alcance de trabalho e alta estabilidade operacional. Giro duplo 360° com operação contínua em qualquer direção.
Momento de carga
26.000 kgf.m
Capacidade no gancho
8.000 kgf
Alcance horizontal
17,00 m
Altura de elevação
≈ 21,0 m
Sobre o Trave 26.000
Para caminhões médios e grandes, com excelente alcance de trabalho e alta estabilidade operacional. Giro duplo 360° com operação contínua em qualquer direção.
Fabricado pela PUHL Equipamentos em Carazinho/RS, com projeto próprio, estrutura reforçada e componentes selecionados para uso intenso. Configuração de lanças 5 hidráulicas + 2 manuais, giro duplo 360° e instalação externo — espaço necessário 1,3 m.
Aplicações indicadas
- Içamento de máquinas e equipamentos pesados
- Montagem de estruturas metálicas
- Construção civil, obras e serviços pesados
- Transporte e posicionamento de cargas de grande porte
Ficha técnica
Dados do catálogo técnico PUHL — Linha de Guindastes.
- Peso do equipamento (com sapatas)
- 2.900 kg
- Configuração de lanças
- 5 hidráulicas + 2 manuais
- Momento de carga
- 26.000 kgf.m
- Capacidade no gancho
- 8.000 kgf
- Torque de giro
- 3.200 kgf.m
- Ângulo de giro
- Giro duplo 360°
- Sistema de giro
- Cremalheira dupla
- Alcance hidráulico
- 13,3 m
- Alcance horizontal máximo
- 17,00 m
- Altura de elevação
- ≈ 21,0 m
- Bomba hidráulica
- 42 cm³/RPM — 13Z
- Óleo hidráulico
- Mobil W68 HLP
- Reservatório de óleo
- 70 L
- Comando hidráulico
- 65 L — 8 alavancas
- Sistema de filtragem
- Sucção 100 micra | Retorno 10 micra
- Pressão máx. de trabalho
- 210 bar
- Sapatas
- Hidráulicas — 5,90 m abertas | 2,53 m fechadas
- Instalação na carroceria
- Externo — espaço necessário 1,3 m
Tabela de cargas
Capacidade sobre o gancho por alcance horizontal. Os valores incluem o peso do gancho e dos estropos.
| Alcance (m) | 3,0 | 4,5 | 6,0 | 7,5 | 9,0 | 10,5 | 12,0 | 13,5 | 15,0 | 16,0 | 17,0 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Capacidade (kgf) | 8.600 | 5.700 | 4.300 | 3.450 | 2.900 | 2.400 | 1.950 | 1.500 | 1.200 | 1.050 | 900 |
Quer o Trave 26.000
no seu caminhão?
Um consultor avalia a carroceria, a operação e indica a configuração certa — sem compromisso.
Pós-venda e suporte técnico: (54) 9609-5799
