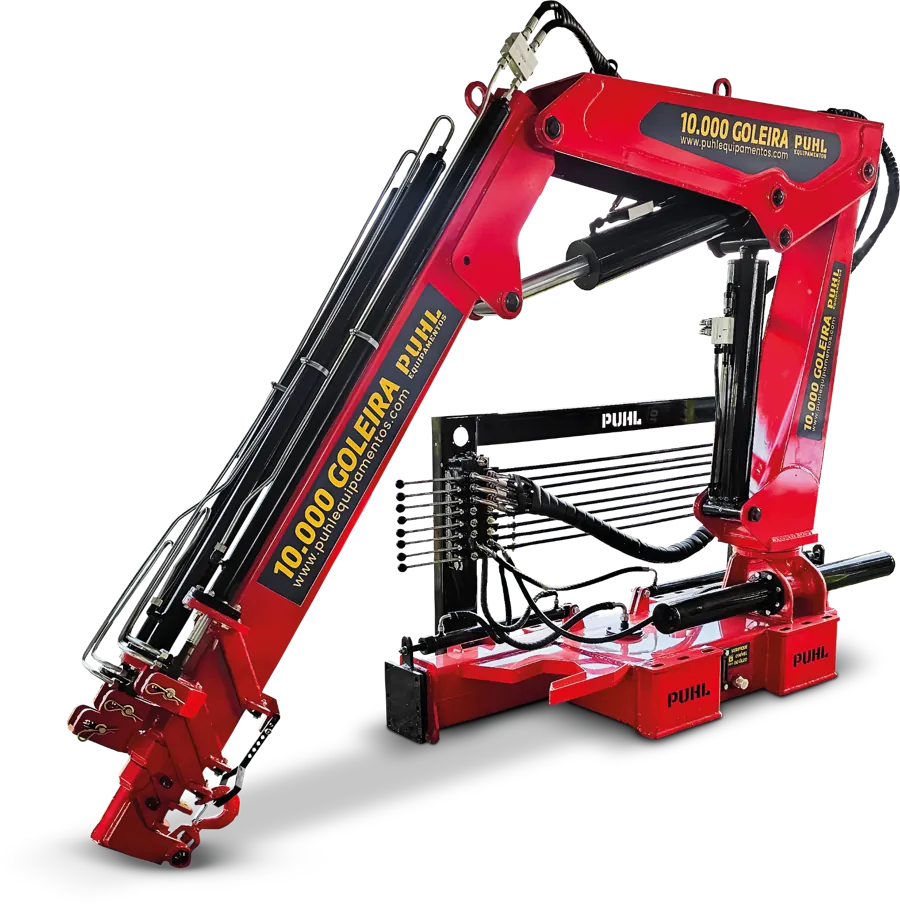

Linha média · 3H2M
Trave 10.000
Ideal para operações em caminhões leves e médios, com agilidade e excelente alcance de trabalho. Estrutura reforçada e capacidade de gancho de 5.000 kgf.
Momento de carga
10.000 kgf.m
Capacidade no gancho
5.000 kgf
Alcance horizontal
10,40 m
Altura de elevação
≈ 13,0 m
Sobre o Trave 10.000
Ideal para operações em caminhões leves e médios, com agilidade e excelente alcance de trabalho. Estrutura reforçada e capacidade de gancho de 5.000 kgf.
Fabricado pela PUHL Equipamentos em Carazinho/RS, com projeto próprio, estrutura reforçada e componentes selecionados para uso intenso. Configuração de lanças 3 hidráulicas + 2 manuais, giro de 360° e instalação externo 1,2 m | interno 85 cm.
Aplicações indicadas
- Construção civil e movimentação de pré-moldados
- Manutenção industrial e troca de equipamentos
- Serviços urbanos, saneamento e redes
- Apoio logístico e carga/descarga de materiais
Ficha técnica
Dados do catálogo técnico PUHL — Linha de Guindastes.
- Peso do equipamento (com sapatas)
- 1.500 kg
- Configuração de lanças
- 3 hidráulicas + 2 manuais
- Momento de carga
- 10.000 kgf.m
- Capacidade no gancho
- 5.000 kgf
- Torque de giro
- 1.100 kgf.m
- Ângulo de giro
- 360°
- Sistema de giro
- Cremalheira simples
- Alcance hidráulico
- 7,3 m
- Alcance horizontal máximo
- 10,40 m
- Altura de elevação
- ≈ 13,0 m
- Bomba hidráulica
- 25 a 35 cm³/RPM — 13Z
- Óleo hidráulico
- Mobil W68 HLP
- Reservatório de óleo
- 60 L
- Comando hidráulico
- 65 L — 8 alavancas
- Sistema de filtragem
- Sucção 100 micra | Retorno 10 micra
- Pressão máx. de trabalho
- 210 bar
- Sapatas
- Hidráulicas — 4,0 m abertas | 2.545 mm fechadas
- Instalação na carroceria
- Externo 1,2 m | Interno 85 cm
Tabela de cargas
Capacidade sobre o gancho por alcance horizontal. Os valores incluem o peso do gancho e dos estropos.
| Alcance (m) | 2,0 | 4,0 | 6,0 | 8,0 | 10,0 | 11,0 |
|---|---|---|---|---|---|---|
| Capacidade (kgf) | 5.000 | 2.500 | 1.600 | 1.250 | 1.000 | 900 |
