Linha média · 4H2M

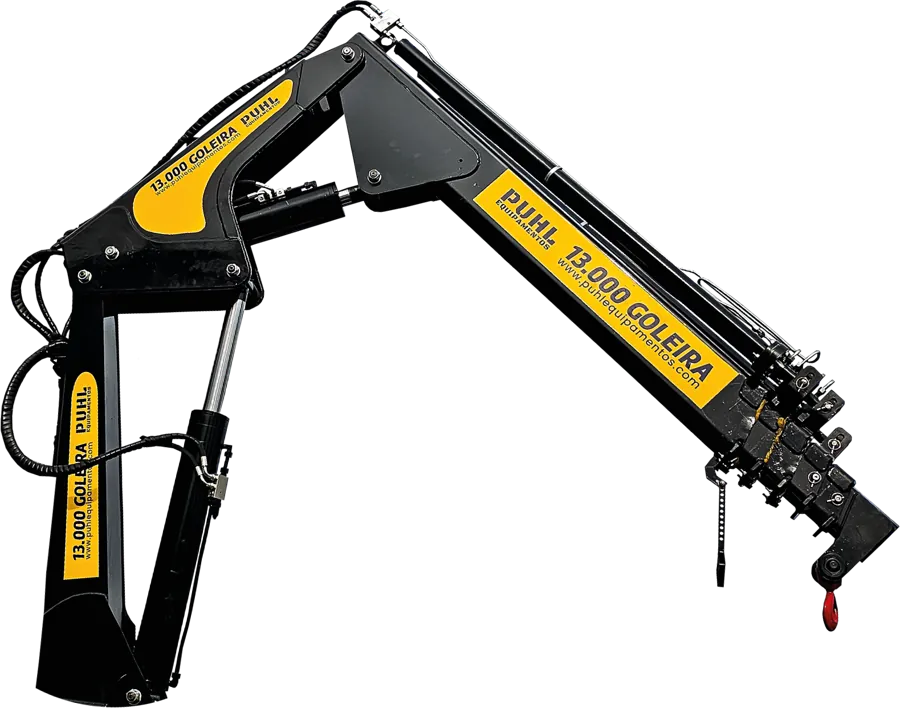

Trave 13.000
O giro duplo 360° proporciona liberdade total de operação e maior alcance em qualquer direção. Estrutura reforçada para uso intenso e ciclos contínuos.
Momento de carga
13.000 kgf.m
Capacidade no gancho
5.000 kgf
Alcance horizontal
13,30 m
Altura de elevação
≈ 17,5 m
Sobre o Trave 13.000
O giro duplo 360° proporciona liberdade total de operação e maior alcance em qualquer direção. Estrutura reforçada para uso intenso e ciclos contínuos.
Fabricado pela PUHL Equipamentos em Carazinho/RS, com projeto próprio, estrutura reforçada e componentes selecionados para uso intenso. Configuração de lanças 4 hidráulicas + 2 manuais, giro duplo 360° e instalação externo — espaço necessário 1,15 m.
Aplicações indicadas
- Construção civil e movimentação de pré-moldados
- Manutenção industrial e troca de equipamentos
- Serviços urbanos, saneamento e redes
- Apoio logístico e carga/descarga de materiais
Ficha técnica
Dados do catálogo técnico PUHL — Linha de Guindastes.
- Peso do equipamento (com sapatas)
- 2.300 kg
- Configuração de lanças
- 4 hidráulicas + 2 manuais
- Momento de carga
- 13.000 kgf.m
- Capacidade no gancho
- 5.000 kgf
- Torque de giro
- 2.700 kgf.m
- Ângulo de giro
- Giro duplo 360°
- Sistema de giro
- Cremalheira dupla
- Alcance hidráulico
- 9,3 m
- Alcance horizontal máximo
- 13,30 m
- Altura de elevação
- ≈ 17,5 m
- Bomba hidráulica
- 35 cm³/RPM — 13Z
- Óleo hidráulico
- Mobil W68 HLP
- Reservatório de óleo
- 70 L
- Comando hidráulico
- 65 L — 7 alavancas
- Sistema de filtragem
- Sucção 100 micra | Retorno 10 micra
- Pressão máx. de trabalho
- 210 bar
- Sapatas
- Hidráulicas — 3,95 m abertas | 2.545 mm fechadas
- Instalação na carroceria
- Externo — espaço necessário 1,15 m
Tabela de cargas
Capacidade sobre o gancho por alcance horizontal. Os valores incluem o peso do gancho e dos estropos.
| Alcance (m) | 1,5 | 3,0 | 4,5 | 6,0 | 7,5 | 9,0 | 10,5 | 12,0 | 13,3 |
|---|---|---|---|---|---|---|---|---|---|
| Capacidade (kgf) | 6.500 | 4.330 | 3.050 | 2.150 | 1.720 | 1.440 | 1.220 | 1.080 | 900 |
